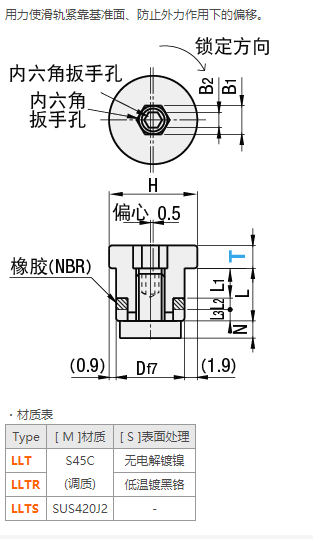

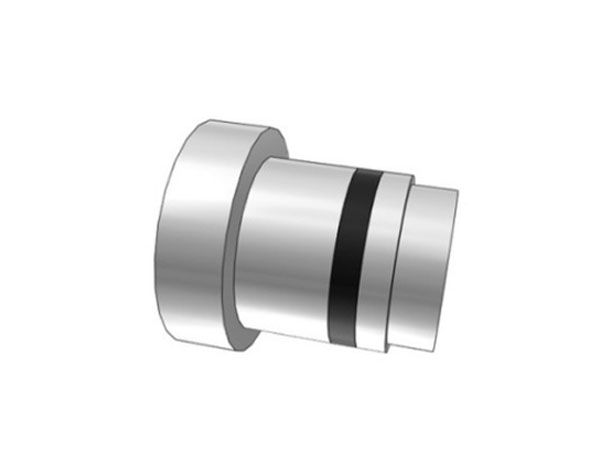

產品名稱:偏心銷
定位銷,參與限制物體自由度的零件,在一些機械運動的設備中都有一定的應用,主要用于二維空間的位置確定
定位銷,以工件孔作為定位基準,參與限制物體自由度的零件,控制物品在X 、Y 、Z 三個軸向的直線運動,和繞著X、 Y 、Z的旋轉運動的六個自由運動度。在由兩部分或更多部分構成的模具中,使模具相鄰兩部分準確定位而設計的銷。
當機體由多個零件聯接而成,而各個部分又需在加工裝配時保持精準位置時,應采用定位銷定位。如剖分式箱體由機蓋和機座組成,其上軸承孔的加工具有較高的精度要求,因此在設計時,應在剖分面上設置兩個相距較遠的定位銷,以保證其加工裝配精度。小定位銷
定位銷合理結構
為了保重證裝后兩零件間相對位置的精度,常采用圓柱銷或圓錐銷定位,所以對銷及銷孔要求較高。為了加工銷孔及銷子方便,在可能的條件下,將銷孔盡量做成通孔。
根據其結構不同可分為:小定位銷、固定式定位銷、可換式定位銷和定位插銷。
小定位銷
標準:GB 2202— 80
材料:T8 按 GB 1298—86《碳素工具鋼技術條件》。
熱處理:HRC55~60。
其他技術條件:按 GB 2259—80《機床夾具零件及部件技術條件》
固定式定位銷
標準:GB 2203—80
材料:D≦18mm T8 按 GB 1298—86《碳素工具鋼技術條件》;
D≧18mm 20 按GB 699—88《優質碳素結構鋼鋼號和一般技術條件》。
熱處理:T8 HRC55~60;20 滲碳深度0.8~1.2mm,HRC55~60。
其他技術條件:按 GB 2259—80《機床夾具零件及部件技術條件》。
